廣東輝上機械科技有限公司 為您提供專業自動化設備一站式解決方案

全國咨詢熱線180-3839-1239

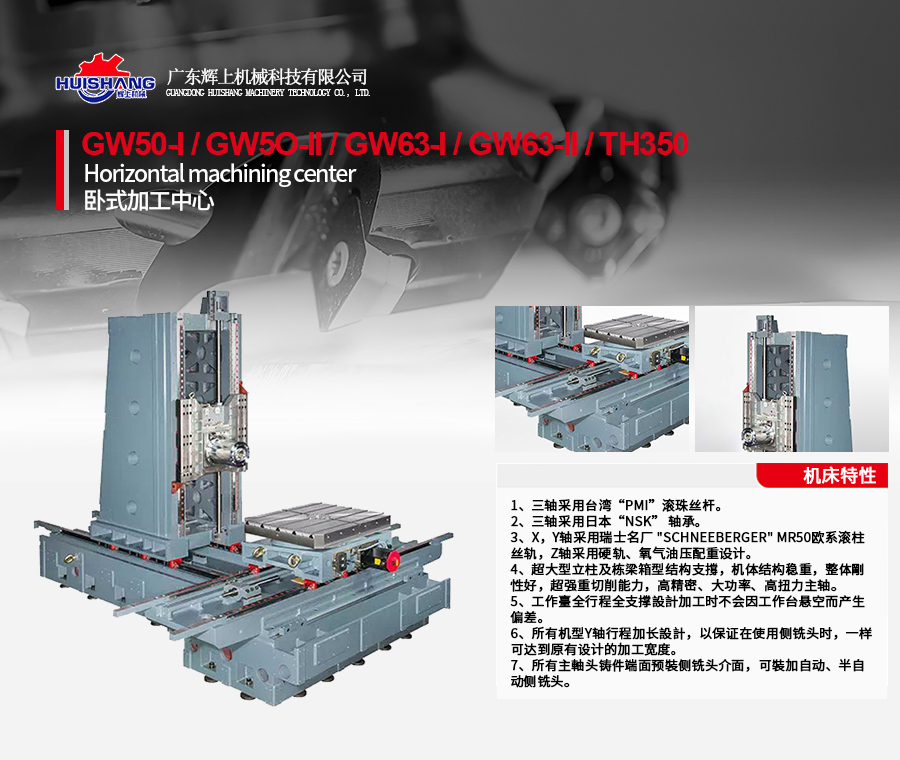

臥式加工中心
臥式加工中心
詳情說明 / Details
技術參數
Technical Parameters
規格SPECIFICATION GW50-I  GW5O-II   GW63-I  GW63-II   TH350
工作臺面尺寸 500x500 500x500 630x630 630x630 350*350
X軸行程立柱左右移動 800 800 1100 1100 500
X軸行程主軸箱上下移動 800 800 800 800 500
X軸行程工作臺前后移動 800 800 1100 1100 500
(不含75mm換刀行程）
工作臺個數/分度單位 單工位/1度或0.001度  雙工位/1度或0.001度  單工位/1度或0001度  雙工位/1度數.001度  液壓四等分(臺灣德川）
主軸中心至工作臺面距商 50-850 50-850 50-850 50-850 50-550
主軸端面至工作臺中心距離 125-925 125-925 125-1225  125-1225  100-600
工作臺T型槽(數目-尺寸X間距) 5*18*100 5*18*100 24-M16-125*125 24-M16-125*125 4-M12-50*50
主軸錐孔(型號/安裝尺寸) BT50/中190皮帶主軸 Bt50/中190皮帶主軸  Bt50/中190皮帶主軸  Bt50/中190皮帶主軸  Bt40/中120皮帶臥式
主軸轉速 6000 6000 6000 6000 8000
X.Y軸滾珠絲桿規格 5010 5010 5010 5010 3216/4016
Z軸滾珠絲桿規格 5010 5010 5010 5010 3216
X軸線軌規格 55滾珠(4滑塊) 55滾珠(4滑塊) 55滾珠(4滑塊) 55滾珠(4滑塊) MSA30S(4滑塊)
Y軸線軌規格 55滾珠(6滑塊) 55滾珠(6滑塊) 55滾珠(6滑塊) 55滾珠(6滑塊) MSA35S(6滑塊)
Z軸線軌規格 45滾珠(4滑塊) 45滾珠(4滑塊) 45滾珠(4滑塊) 45滾珠(4滑塊) MSA35LS(4滑塊)
X.Y.Z軸快速移動速度(m/min) 24/24/24 24/24/24 24/24/24 24/24/24  36、 36、 36
X.Y.Z電機聯接方式 直連 直連 直連 直連 直連
推薦選用主電機參數(功率KW) 15-18.5 15-18.5 15-18.5 15-18.5 5.5-7.5
推薦選用X.Y.Z軸電機參數(扭矩NM) 30/30(抱閘)/30 30/30(抱閘)/30 30/30(抱閘)/30 30/30(抱閘)/30 12/22(抱閘)/12
床身墊塊高度 80 80 80 80 80
工作臺承重 600Kg 500Kg*2單測
負載量大400Kg 		900Kg 800Kg*2單測
負載量大500Kg 		250Kg
光機凈重約 約7.5t
（含配置及護罩） 		約8.0t
（含配置及護罩） 		約8.5t
（含配置及護罩） 		約9.0t
（含配置及護罩） 		約3.5T
可選配工作臺 正T型結構,底座自帶有排屑槽,X向護罩門式結構
主軸可選配BT40-150皮帶8000轉主軸 		十字滑臺型
一體式底座
